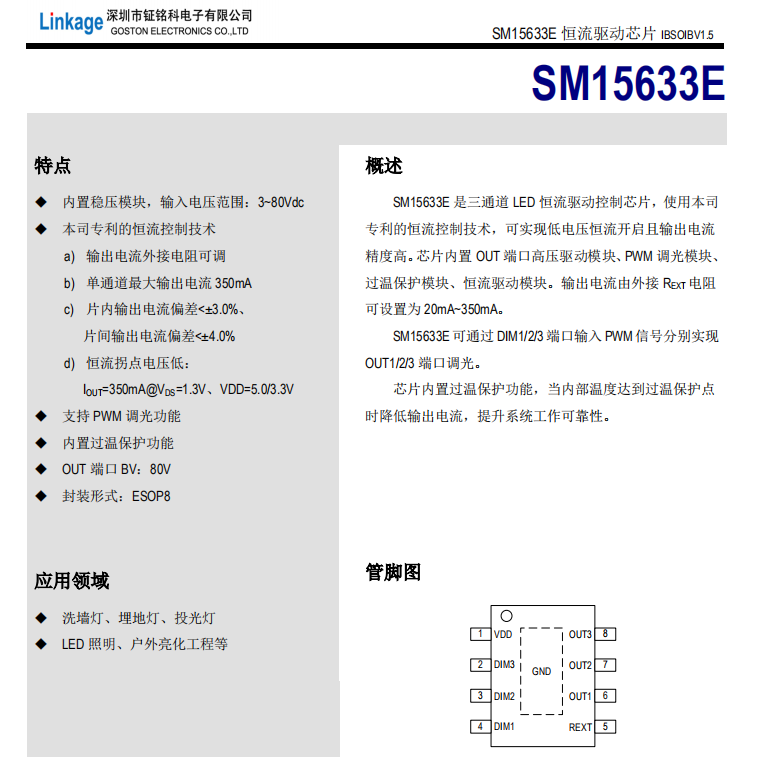

SM15633E三通道LED驱动控制芯片

SM15633E概述

SM15633E 是三通道 LED 恒流驱动控制芯片，使用本司

专利的恒流控制技术，可实现低电压恒流开启且输出电流

精度高。芯片内置 OUT 端口高压驱动�？�、PWM 调光�？椤�

过温保护�？�、恒流驱动�？�。输出电流由外接 REXT 电阻

可设置为 20mA~350mA。

SM15633E 可通过 DIM1/2/3 端口输入 PWM 信号分别实现

OUT1/2/3 端口调光。

芯片内置过温保护功能，当内部温度达到过温保护点

时降低输出电流，提升系统工作可靠性。

特点

? 内置稳压�？椋淙氲缪狗段�：3~80Vdc

? 本司专利的恒流控制技术

a) 输出电流外接电阻可调

b) 单通道最大输出电流 350mA

c) 片内输出电流偏差<± 3.0%、 片间输出电流偏差<± 4.0%

d) 恒流拐点电压低：

IOUT=350mA@VDS=1.3V、VDD=5.0/3.3V ? 支持 PWM 调光功能

? 内置过温保护功能

? OUT 端口 BV：80V

? 封装形式：ESOP8

应用领域

? 洗墙灯、埋地灯、投光灯

? LED 照明、户外亮化工程等
