SM18634E 作为一款设计精妙的 4 通道LED恒流驱动芯片，在众多领域展现出独特优势。其单线、归零码协议的设计，使其在电路连接与数据传输方面具备简洁高效的特性。
一、芯片内部功能模块剖析
OUT 端口高压驱动�？�：该�？槲� OUT 端口提供高压驱动能力，确保芯片能够稳定地驱动外部负载，适应不同的应用场景。无论是在高电压需求的照明设备，还是其他对驱动能力有要求的电路中，都能保证输出的稳定性和可靠性。
归零码解码�？�：采用归零码协议传输数据，此模块能够精准地对输入的归零码数据进行解码。在数据传输过程中，面对复杂的电磁环境干扰，它能有效识别并还原原始数据信息，保障数据的准确传输，从而使芯片能够正确执行相应的驱动指令。
过温保护�？�：芯片内置的过温保护�？槭笨碳嗖庑酒诓课露�。当芯片由于长时间工作或其他原因导致温度过高时，该�？榛嵫杆倨舳；せ疲远髡酒墓ぷ髯刺乐剐酒蚬榷鸹担蟠筇岣吡诵酒氖褂檬倜臀榷ㄐ浴�
恒流驱动�？�：这是 SM18634E 的核心�？橹�。一方面，它内置电流增益功能，可通过调节 OUT RGBW 的电流，使其范围在 6 - 350mA 之间灵活变化，满足不同负载对电流的需求。另一方面，在输出电流精度上表现出色，偏差能够控制在≤ ±4% ，保证了输出电流的稳定性，为负载提供稳定可靠的电流供应。同时，其恒流拐点电压低，例如在 IOUT_RGBW =350mA@VDS=0.9V、VIN=12V 的条件下，依然能保持良好的恒流特性，这对于一些对电压要求较为苛刻的应用场景尤为重要。
归零码数据整形输出模块：该�？槎允淙氲墓榱懵胧萁姓未恚繁Ｊ菰诩读涔讨胁环⑸ゼ�。即使在长距离的数据传输或者多个芯片级联使用时，也能保证数据的完整性和准确性，有效避免了数据传输过程中的误码问题，提高了整个系统的可靠性。
二、强大的调光与频率调节功能
65536 级灰度调光：SM18634E OUT 支持高达 65536 级（16bit）的灰度调光，这意味着在调节灯具亮度或其他负载的工作状态时，可以实现极其细腻的变化。无论是在需要营造柔和灯光氛围的室内照明场景，还是对显示效果要求极高的显示屏领域，都能通过这种高精度的灰度调光，提供平滑自然的亮度变化，避免出现明显的亮度跳跃，给用户带来更加舒适的视觉体验。
PWM 频率 4 - 32KHz 可调：芯片的 PWM 频率可在 4/8/12/16/20/24/32KHz 之间进行选择。不同的应用场景对 PWM 频率有不同的要求，例如在一些对电磁干扰较为敏感的环境中，较低的 PWM 频率可能更合适，以减少对其他电子设备的干扰；而在一些需要快速响应的应用中，较高的 PWM 频率则能使负载更快地响应控制信号。通过这种灵活的 PWM 频率调节，SM18634E 能够更好地适应各种复杂的应用需求，确保灯具颜色调节平滑细腻，显示不频闪，进一步提升了产品的性能和质量。
三、智能待机模式与低功耗特性
待机模式控制：当 SM18634E 芯片的 DIN 输入待机信号时，芯片会进入待机模式。在待机模式下，芯片的功耗极低，小于 2mw ，有效降低了能源消耗，符合现代节能环保的理念。同时，芯片并不会完全停止工作，它会持续检测 DIN 输入的数据，一旦检测到有效的工作数据信号，便会自动退出待机模式，迅速恢复正常工作状态，这种智能的待机模式控制方式，既保证了在不使用时的低功耗，又能在需要时快速响应，提高了系统的整体效率。
低待机功耗优势：在许多应用场景中，设备可能会长时间处于待机状态，如一些智能照明设备在夜间无人活动时。SM18634E 的低待机功耗特性使得设备在待机期间的能源消耗大幅降低，不仅节省了能源成本，还减少了设备的发热和老化，延长了设备的使用寿命。这对于一些依靠电池供电的设备来说尤为重要，能够有效延长电池的续航时间，提高设备的实用性。
四、其他关键特性
宽输入电压范围：芯片的输入电压范围为 4.5 - 36V ，这使得它能够适应多种不同的电源环境。无论是常见的 5V、12V、24V 电源，还是一些特殊应用中的电源，SM18634E 都能正常工作，大大提高了芯片的通用性和应用灵活性，减少了因电源电压不匹配而带来的设计难题。
自适应归零码数据速率：能够自适应归零码数据速率，范围在 200Kbps - 900Kbps 之间。在不同的数据传输场景中，数据速率可能会有所不同，SM18634E 的这种自适应能力，使其能够自动调整接收和解码数据的速率，确保在各种数据传输速率下都能准确无误地接收和处理数据，提高了芯片与不同数据发送端的兼容性。
上电默认 OUT 端口关闭：为了确保系统在上电时的安全性和稳定性，SM18634E 设计为上电默认 OUT 端口关闭。避免了在上电瞬间可能出现的异常输出，对负载和整个系统造成损坏。用户可以根据实际需求，在系统初始化完成后，再通过相应的控制信号打开 OUT 端口，使芯片正常工作，这种设计增强了系统的可靠性和安全性。
内置 OUT 宽度补偿功能与 PWM 错相功能：内置的 OUT 宽度补偿功能能够对输出信号的宽度进行补偿，确保在不同的工作条件下，输出信号的宽度保持稳定，提高了系统的一致性和可靠性。而 PWM 错相功能则可以在多个芯片协同工作时，通过错相控制，减少 PWM 信号之间的相互干扰，提高系统的整体性能。
OUTR/G/B/W 端口耐压 40V：芯片的 OUTR/G/B/W 端口具备 40V 的耐压能力，这使得它在面对一些电压波动较大的应用场景时，能够有效保护自身不被过高的电压损坏，提高了芯片的抗干扰能力和可靠性，延长了芯片的使用寿命。
封装形式 ESOP8：采用 ESOP8 封装形式，这种封装具有体积小、引脚排列紧凑等优点。在电路板设计中，能够有效节省空间，提高电路板的集成度，方便工程师进行布局布线，同时也降低了生产成本，使得 SM18634E 在实际应用中更具竞争力。

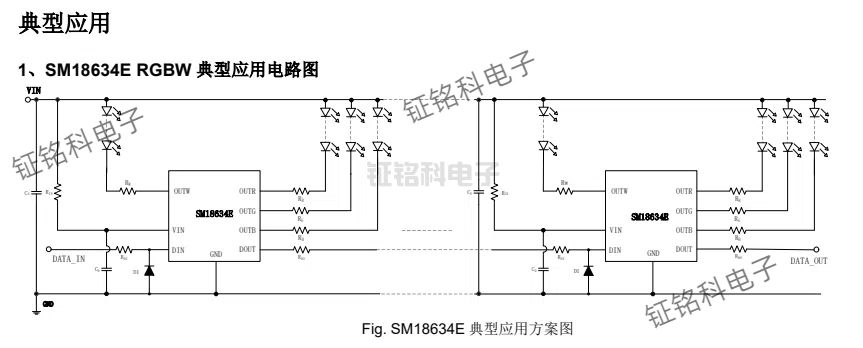

综上所述，SM18634E 芯片凭借其丰富的功能�？�、强大的性能参数以及独特的特性，在照明、显示等众多领域具有广泛的应用前景，为相关产品的设计和开发提供了高性能、高可靠性的解决方案。
