LED恒流驱动控制芯片是用于控制和驱动LED（发光二极管）的电子芯片，其核心功能是确保LED稳定的工作电流，以提供一致的亮度和色彩。以下是关于LED恒流驱动控制芯片的主要特点和功能的详细解析：

1. 恒流源特性：
• LED恒流驱动控制芯片内部集成了恒流源电路，能够稳定地为LED提供电流。这意味着LED的亮度不会因电源或环境的变化而受到影响，确保了一致的光照效果。
2. 电源管理：
• 芯片通常具有宽输入电压范围，能够适应不同的电源供应电压。例如，芯片可以处理从数伏到数十伏不等的电源电压，这使得其能在广泛的应用中使用。

• 同时，电源管理功能还包括对电源电压的稳定和过压保护，确保LED和驱动芯片在异常电压条件下不会受损。




3. 调光功能：
• 一些先进的LED恒流驱动控制芯片支持PWM（脉冲宽度调制）调光功能。通过调整PWM信号的占空比，可以实现对LED亮度的精确控制，为灯光场景提供丰富的调光和效果控制选项。
4. 保护功能：
• 过流保护：当输出电流超过预设值时，芯片会自动降低输出电流或关闭输出，以防止LED灯具受损。
• 过温保护：内置温度传感器监测LED和芯片的温度，当温度过高时，芯片会自动降低输出电流或关闭输出，以防止过热损坏。
• 短路和开路保护：当检测到LED灯具的短路或开路情况时，芯片会采取相应的保护措施，确保系统的稳定运行。
• 为了保护LED灯具和驱动芯片，LED恒流驱动控制芯片通常具有多种保护功能，如：
5. 控制接口：
• LED恒流驱动控制芯片通常具有多种控制接口，如数字接口（如I2C、SPI等）或模拟接口（如DAC、ADC等），以便于与其他控制器或系统进行通信和控制。
• 这些接口可以用于输入电流控制、PWM信号输入、串行通信等功能，为LED灯具的智能化控制提供了可能。

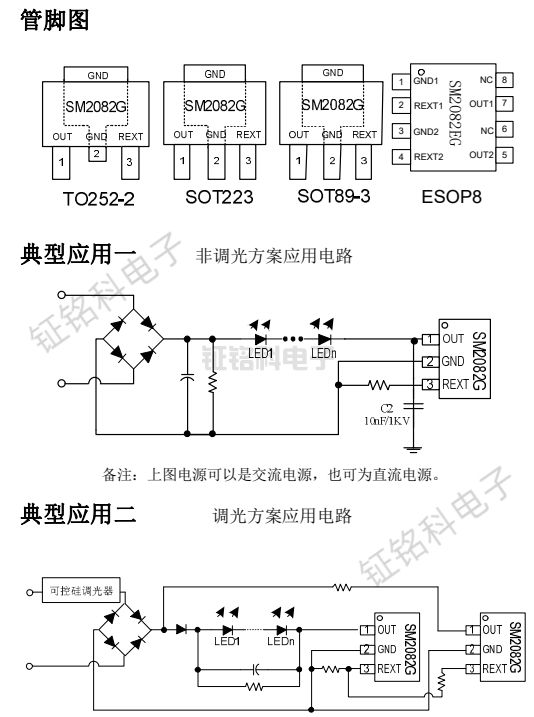

SM2082G 是一款高性能的单通道LED恒流驱动控制芯片，它采用了公司特有的恒流设定和控制技术，为LED照明、指示和装饰应用提供了稳定、可靠的驱动方案。

主要特点

1. 恒流设定与控制：
• SM2082G 利用外接的 Rext 电阻来设置输出电流，范围从 5mA 到 60mA，使得用户能够根据不同的LED灯具和应用场景来灵活调整输出电流。
• 输出电流不随芯片 OUT 端口电压的变化而变化，保证了恒流性能的稳定性和可靠性。
2. 系统结构简单：
• SM2082G 的外围元件极少，系统结构简单，降低了设计难度和成本。
• 封装形式多样，便于在电路板上进行布局和安装。
3. 成本效益：
• 由于系统结构简单且外围元件少，SM2082G 的整体方案成本较低，适合大规模生产和应用。
4. 性能稳定：
• 恒流设定和控制技术确保了LED灯具的稳定工作，避免了因电流波动导致的亮度不均和损坏问题。
• 芯片内部具有过热保护功能，当温度超过一定阈值时，输出电流会逐渐降低，保护芯片免受过热损坏。
