SM7035P 是一款恒压控制芯片，芯片工作在固定频率模式，内置 CS 电阻。恒压精度可以
达到全电压范围±5%，外围元件少，方案成本低。SM7035P 具有自恢复的输出开短路等多
重保护功能, 以提高系统可靠性。内部稳压器DRAIN 端口通过 JFET 对 VDD 电容充电,
利用稳压器的稳压特性,从而稳定 VDD 的电压。恒压控制芯片通过 FB 端口电压进行跳频
控制,从而稳定输出电压,得到高恒压精度。

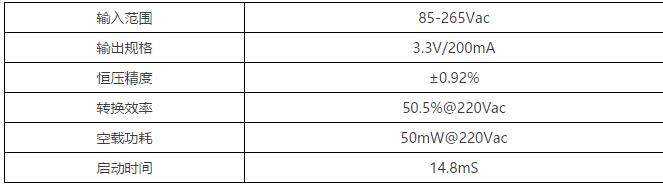

LED电源芯片SM7035P主要特点：
宽电压 85Vac~265Vac 输入
恒压精度±5%
拓扑结构支持：低
BUCK/FLYBACK/BUCK-BOOST
可使用贴片电感或棒形电感
内置自恢复输出开短路保护功能
外围元器件少，成本低
封装形式：SOP8
非隔离恒压电源管理icSM7012
主要应用领域：
小家电应用
待机电源
MCU 或功能模组供电电源
有需要联系订购的朋友，请联系佰富彩，提供技术方案支持，免费拿样4000336518！

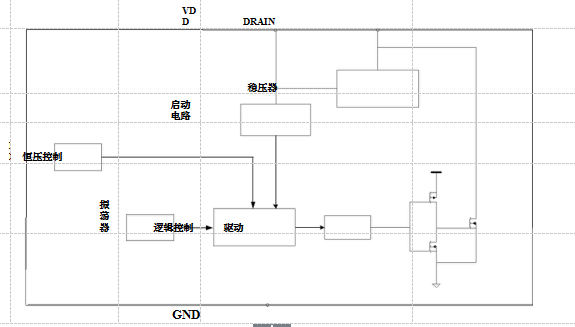

非隔离恒压电源管理icSM7035P内部稳压器
DRAIN 端口通过 JFET 对 VDD 电容充电,利用稳压器的稳压特性,从而稳定 VDD 的电压
。
恒压控制
芯片通过 FB 端口电压进行跳频控制,从而稳定输出电压,得到高恒压精度。
非隔离恒压电源管理icSM7035P计算公式:
RFBL RFBL RFBH
VFB _ CV
VOUT
其中,
RFBL 是反馈网络的下分压电阻
RFBH 是反馈网络的上分压电阻
VOUT 是输出稳压点
VFB _ CV 是恒压阈值
?前沿消隐电路
为了消除高压功率管在开启瞬间产生的尖峰造成的干扰，内置前沿消隐电路，避免芯片在
功率管开启瞬间产生误动作。
?保护控制
SM7035P 芯片完善的各种保护功能提高了电源系统的可靠性，包括：逐周期峰值电流限制
，输出短路保护， 输出开路保护等。

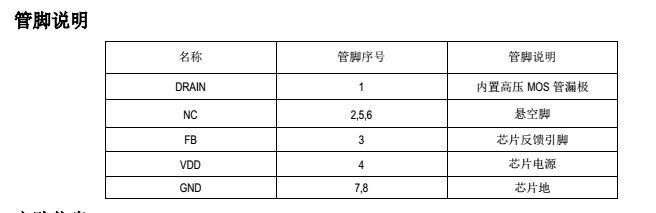

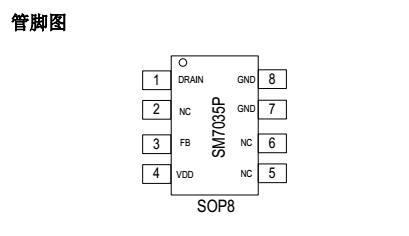

DRAIN1 内置高压 MOS 管漏极
NC 2,5,6 悬空脚
FB 3 芯片反馈引脚
VDD 4 芯片电源 GND7,8 芯片地
