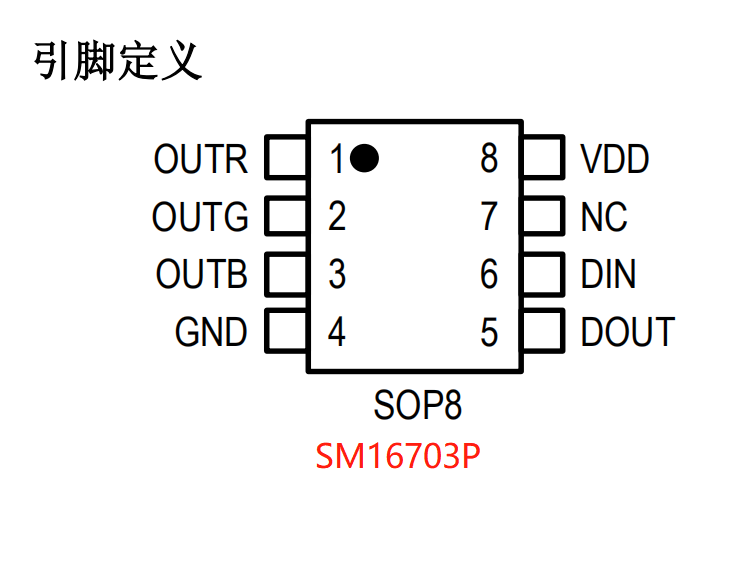

SM16703P/SM16703PB概述 SM16703P是单线传输的三通道LED驱动控制芯片,采用单极性归零码数据协议。SM16703P内部包含电源钳位�？�、信号解码�？�、振荡�？�、数据再生�？�、输出电流驱动�？榈取Ｆ渲� 数据再生�？樵诮邮芡瓯拘酒氖莺螅远读� 出的数据整形转发，保证数据串联传输过程中不衰减。 SM16703P无需外接电阻，OUT R/G/B端口默认输出 电流17mA。芯片外围元器件少、简单可靠。
特性说明 ? 内置电源钳位，支持输入电源电压 5~24V ? OUT R/G/B 恒流值默认 17mA ? OUT R/G/B 上电状态：输出电流占空比 50% ? OUT R/G/B 端口耐压 26V ? OUT R/G/B 输出灰度等级：256 级 ? 同一帧显示数据同步刷新 ? 数据串联传输 ? 采用单极性归零码数据协议 ? 级联数据整形后输出，防止数据衰减 ? 信号传输速率：800Kbps ? 封装形式：SOP8
应用领域 ? 室内 LED 装饰照明 ? 建筑外观/情景照明 ? 点光源、穿孔字 ? 软灯带、线条灯

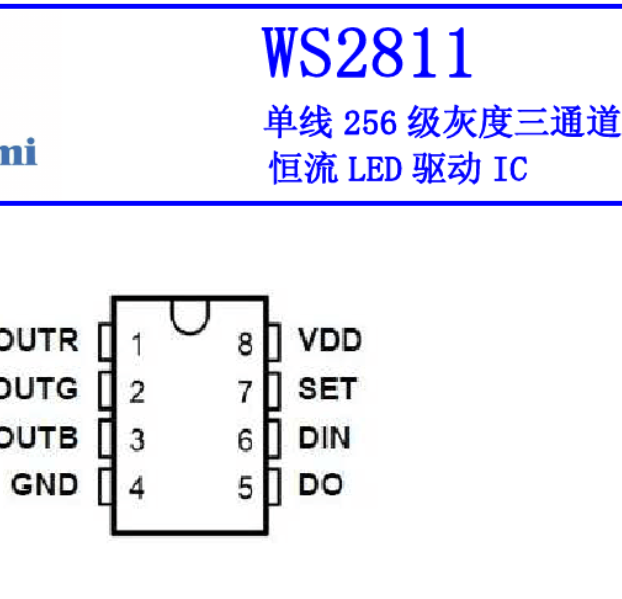

市场上的RGB幻彩灯带软灯条和点光源菠萝灯等亮化灯饰很多选用的是SM16703,WS2811,TM1923,UCS1903等，外围参数基本可以通用。区别主要是传输速率，工作频率和数据的整形后的传输稳定性，及驱动电流的大小差别而已
