SM7015AC/DC/PWM恒压开关芯片

作者：zmkdz 发布时间：2023-03-29

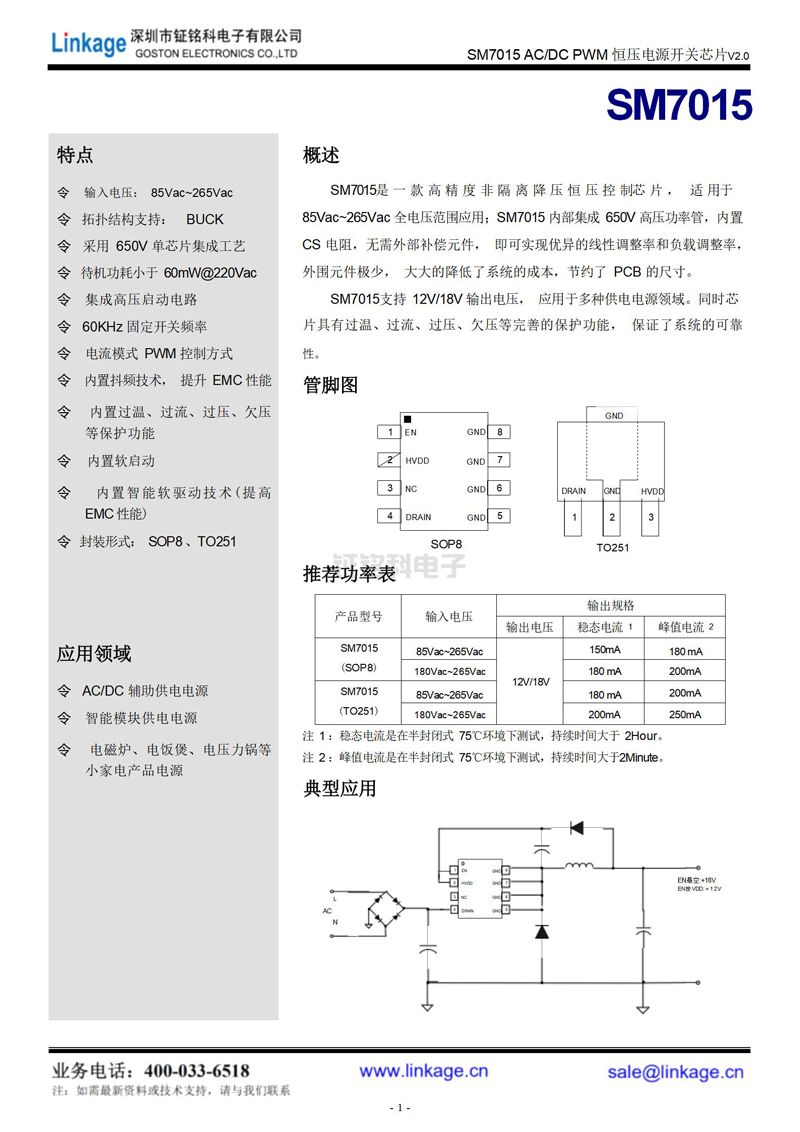

　　SM7015AC/DC/PWM恒压开关芯片是一款高精度非隔离降压恒压控制芯片 ，适用于85Vac~265Vac 全电压范围应用;SM7015 内部集成 650V 高压功率管，内置CS 电阻，无需外部补偿元件，即可实现优异的线性调整率和负载调整率，外围元件极少，大大的降低了系统的成本，节约了 PCB 的尺寸。

　　SM7015支持 12V/18V 输出电压，应用于多种供电电源领域。同时芯片具有过温、过流、过压、欠压等完善的保护功能，保证了系统的可靠性。

　　SM7015AC/DC/PWM恒压开关芯片特点

　　1、输入电压：85Vac~265Vac

　　2、拓扑结构支持： BUCK

　　3、采用 650V 单芯片集成工艺

　　4、待机功耗小于 60mW@220Vac

　　5、集成高压启动电路

　　6、60KHz 固定开关频率

　　7、电流模式 PWM 控制方式

　　8、内置抖频技术，提升 EMC 性能

　　9、内置过温、过流、过压、欠压等保护功能

　　10、内置软启动
